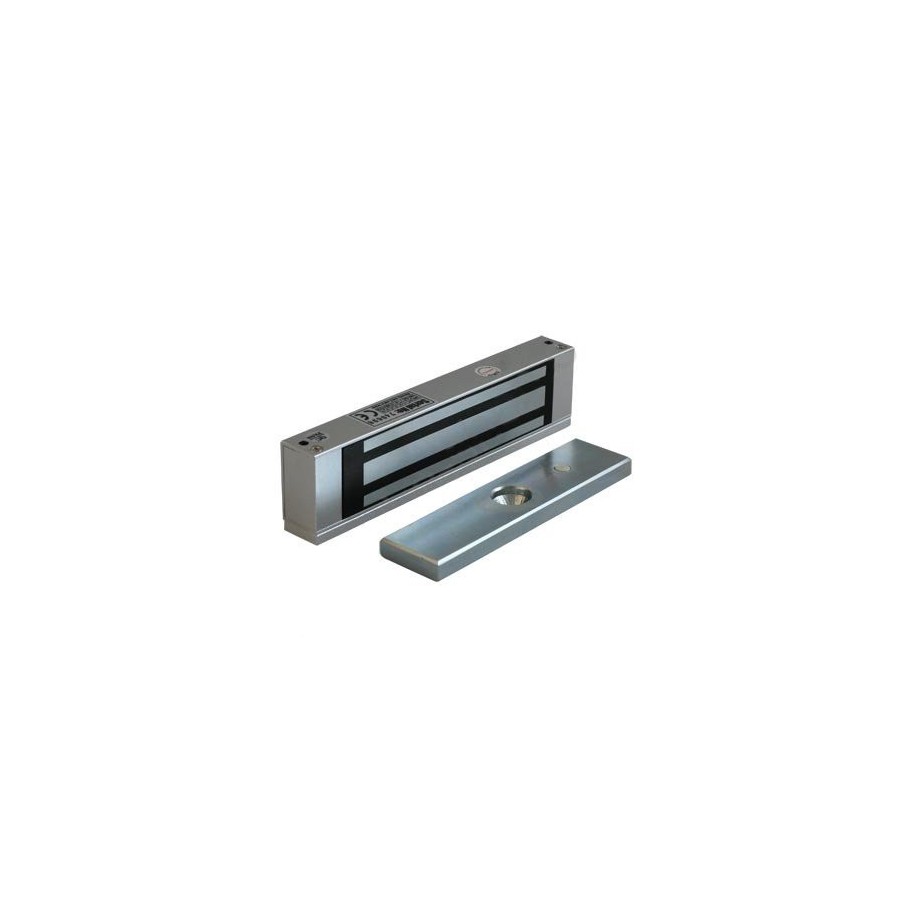

Замок электромагнитный YM-180S (Код: 21297)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180-S Сила удержания: 180 кг Материал корпуса: анодированный алюминий Материал ответной части: цинк Питание: DC12V | DC24V (переключается перемычкой на замке) Потребление: 12V/300mA | 24V/150mA Размеры: замок с крепежной планкой: 183 x 41.4 x 20.5 (мм); ответная планка: 130х33х10мм КОМПЛЕКТАЦИЯ YM-180-S электромагнитный замок с крепежной планкой ответная часть крепежный комплект монтажный стикер с разметкой инструкция УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА ОТВЕТНАЯ ПЛАНКА • Наклейте трафарет в месте установки ответной части на двери; • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки; • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.
